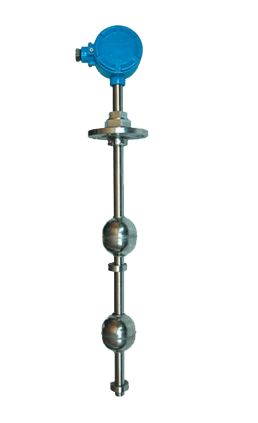

連桿式浮球開關工作原理：通常將密封的非磁性金屬或工程塑膠管內根據需要設置一點或多點磁簧開關，再將帶有內置磁性系統的浮球固定在本體管內磁簧開關相關位置上，使浮球在一定范圍內上下浮動，利用浮球內的磁性系統透過本體管去觸發磁簧開關的閉合或斷開，以產生開關動作，達到控制液位的目的。這種簡單開關已得到證明的工作原理適合于各種工業狀況下的液位測量。常開和常閉是沒有注入液體時的狀態。



浮球液位開關廣泛用于電子、電力、化工、水處理、給排水等各行各業的液位控制及報警。連桿浮球液位開關分標準品和定制品，為方便用戶，特別將浮球規格、材質特性、接線盒規格、接續規格及相關組件規格整理成表，以供用戶正確選型。依照被測液體的使用溫度、壓力、比重、耐酸堿等特性，選擇適合規格的浮球和導桿材質。選購時還需確定接續規格，各動作點位置，動作形式（常開或常閉）和總長等。



連桿式浮球液位開關外部安裝使用說明：





1．安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。





2．若開關裝置于混凝土池壁，可加裝L型角鋼支架。





3．若開關裝置于攪拌區域，可安裝防波管或防波擋板。





4．選擇管的內徑大于浮球直徑的法蘭連接管。





5．配線時建議使用Φ8mm多蕊電纜。





6．被控制線路負載必須與浮球開關接點容量相匹配。





7．被測液體的比重必須大于浮球比重。





8．浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。





浮球液位開關內部接點連接說明：





1.當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：中間繼電器，RC(緩沖器)、變阻器、二極管等。





 注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關





2.當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。



浮球液位開關常見故障及排除



◆故障現象、原因分析及排除方法 浮球不動作 ① 液體比重小于浮球比重→重新確認浮球比重



② 浮球漏水→與本公司聯系更換浮球



③ 異物卡住浮球→清除異物 ◆浮球動作，但無信號輸出 ① 浮球位置偏移→調整浮球位置



② 磁簧開關損壞→更換磁簧開關 ◆信號輸出不正常, 附近有磁場干擾→消除磁場 ◆信號保持，無法復原, 浮球不能復歸，有異物卡住→清除異物 ◆一點會有兩個信號輸出, 環扣位置移動→調整環扣位置



液位開關日常維護



◆定期清除連桿及浮球上的污垢（周期視介質而定）。 ◆檢查環扣上的螺釘是否有松動
